Begin dit jaar werd ik benaderd door de firma Zitron Nederland B.V. Zij hadden een bijzondere uitdaging voor ons. Zitron, gevestigd in Hengelo, was gevraagd om in diverse verkeerstunnels in Nederland (en buitenland) de langssnelheid van de lucht in de tunnel onder verschillende condities in kaart te brengen. Dus de omstandigheden als er geen ventilatoren in werking waren of juist met een verschillend aantal ventilatoren in bedrijf. Dit onderzoek was nodig om een nog beter advies te kunnen geven voor het leveren en installeren van nieuwe tunnelventilatoren en om aan te kunnen tonen dat de opgegeven capaciteit daadwerkelijk in het veld behaald wordt.
Specialisten in tunnelventilatie
Zitron is een bedrijf dat een vooraanstaande positie op de Europese markt inneemt als producent van ventilatiesystemen voor spoor- en verkeerstunnels. Ze zijn gespecialiseerd in tunnelventilatie en werken alleen met hoogwaardige componenten. Voor het hierboven omschreven vraagstuk waren zij op zoek naar een innovatief meetsysteem dat deze meetklus eenvoudiger en betrouwbaarder moest maken.
Luchtsnelheidsmetingen
De wens was om op zes hoogtes gelijktijdig de luchtsnelheidsmeting uit te voeren en direct vast te leggen in een meetrapport. Voorheen moesten de medewerkers van Zitron per hoogte een meting uitvoeren en dit over de hele breedte van de tunnel. Een tijdrovende, arbeidsintensieve klus waarbij het gevaar bestond dat de condities tussentijds wijzigden.
De oplossing van Kimo

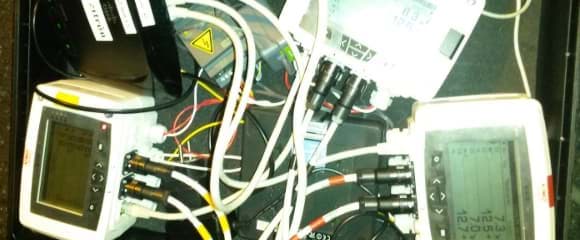

De oplossing vonden wij bij het Franse bedrijf Kimo, fabrikant van (klimaat)instrumentatie. Kimo heeft de C310 multifunctionele transmitter ontwikkeld. Deze C310 heeft twee voeleringangen en naast analoge uitgangen ook een Modbus over ethernetaansluiting. Dat bleek bij deze applicatie van Zitron erg handig te zijn. Zitron Nederland heeft drie van deze C310-transmitters, voorzien van in totaal zes SVH 70 mm vleugelradanemometers, voor deze toepassing ingezet. De ethernetaansluiting zijn aangesloten op een WIFI-router. De 70 mm vleugelradanemometers zijn op een uitschuifbare aluminiummast gemonteerd. De totale meetopstelling is door Zitron Nederland ontwikkeld en inmiddels in de praktijk gebruikt.
Meetgegevens direct binnenhalen

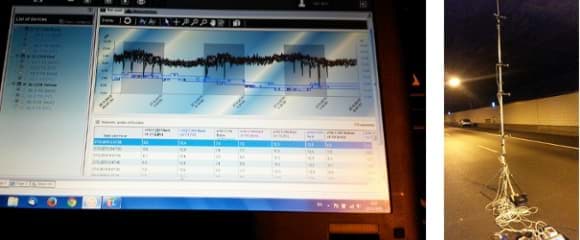

Via het AkiVision softwarepakket kunnen de medewerkers van Zitron de meetgegevens direct via WIFI op de laptop binnenhalen. Door een snelle loginterval van vijf seconden werden er veel gegevens verzameld. Voor verdere berekeningen werden de gegevens vanuit de encrypted AkiVision database naar Excel geëxporteerd.
Meetoplossing succesvol
Een niet alledaagse meetoplossing die succesvol is uitgevoerd. Zitron kan nu uitstekend advies geven als er nieuwe tunnelventilatoren moeten worden geleverd. En wat betreft de opgegeven capaciteit: Men kan erop vertrouwen dat deze ook echt in de tunnel wordt behaald. Naast de toepassing in de installatietechniek, denken wij dus graag mee over andere meetoplossingen.
