Welke drukverschiltransmitter heb je werkelijk nodig? Is een betrouwbare basistransmitter voldoende, wil je het aantal reserve-instrumenten terugbrengen of vraagt je proces om de hoogst mogelijke nauwkeurigheid en stabiliteit? Die vragen zijn belangrijker dan de productnaam of de aanschafprijs. De goedkoopste transmitter is namelijk niet automatisch de voordeligste oplossing gedurende zijn hele levensduur. Tegelijkertijd heeft het weinig zin om te betalen voor prestaties die je proces niet nodig heeft. De juiste keuze begint daarom altijd bij je applicatie.
Welke eisen stelt jou proces aan de meting?
Voordat je verschillende transmitters vergelijkt, moet je weten wat de meting voor jouw proces betekent. Wordt de drukverschilmeting alleen gebruikt om een algemene procesconditie te bewaken? Meet je het niveau in een tank of de vervuiling van een filter? Of vormt de meting de basis voor een kritische flowberekening?
Stel jezelf in ieder geval deze vragen:- Welke nauwkeurigheid heb ik over het werkelijke meetbereik nodig?
- Hoe belangrijk is de stabiliteit gedurende meerdere jaren?
- Wil ik verschillende toepassingen met één type transmitter afdekken?
- Hoe snel moet een defect instrument kunnen worden vervangen?
- Speelt functionele veiligheid een rol?
- Kijk ik alleen naar de aankoopprijs of naar de totale kosten gedurende de levensduur?
Schneider Electric heeft de Foxboro-drukverschiltransmitters onderverdeeld in drie
prestatieniveaus (value performance, advances performance en premium perfomance). Daardoor kun je de prestaties en kosten beter afstemmen
op de eisen van je proces.
Wanneer is een voordelige basistransmitter voldoende?
Niet iedere drukverschilmeting vraagt om de hoogste nauwkeurigheid. Voor algemene procesbewaking en minder kritische applicaties kan een robuuste transmitter met een gunstige prijs-prestatieverhouding de beste keuze zijn.
De
Foxboro IDP05S Value Performance
heeft een referentienauwkeurigheid van ±0,075% van het ingestelde meetbereik en een turndown tot 400:1. De langetermijndrift bedraagt minder
dan ±0,05% van de bovengrens van het sensorbereik per jaar, gedurende vijf jaar.
Deze transmitter maakt gebruik van een traditionele kalibratie en beschikt dus niet over FoxCal. Hij is beschikbaar met 4-20 mA/HART en Modbus. Er is ook een energiezuinige uitvoering die minder dan 3 mA verbruikt. Dat maakt deze versie interessant voor afgelegen meetpunten met een beperkte energievoorziening, bijvoorbeeld via batterijen of zonnepanelen.
De IDP05S is een logische keuze wanneer:
- een nauwkeurigheid van ±0,075% van het meetbereik voldoende is;
- je een betrouwbare en robuuste transmitter zoekt tegen een scherpe prijs;
- uitgebreide range-optimalisatie en FoxCal niet nodig zijn;
- een standaardgarantie van twee jaar, optioneel uit te breiden tot vijf jaar, past bij je onderhoudsstrategie.
Ook deze Value-serie is met HART standaard TÜV-gecertificeerd voor toepassing in SIL2- en SIL3-veiligheidsfuncties. Volgens IEC 61508 kan
één transmitter worden gebruikt in een SIL2-functie met een 1oo1-configuratie. Voor SIL3 wordt een 1oo2-configuratie met twee transmitters
toegepast.
Wil je standaardiseren en minder reserve-instrumenten opslaan?
Veel fabrieken gebruiken verschillende transmitters voor uiteenlopende meetbereiken. Dat leidt tot een grote voorraad reserveonderdelen
en vergroot de kans dat bij een storing net niet het juiste instrument beschikbaar is.
De transmitter selecteert automatisch de meest geschikte kalibratiecurve voor de aangeboden druk. Hierdoor blijft de nauwkeurigheid van ±0,05% van de meetwaarde behouden van 100% tot 4% van de bovengrens van het sensorbereik.
Wat levert dat in de praktijk op?
Eén FoxCal-transmitter kan volgens Schneider Electric drie tot vier traditionele sensorbereiken afdekken. Hierdoor kan de voorraad reservetransmitters met maximaal twee derde worden teruggebracht. Ook is bij nulgebaseerde meetbereiken geen nieuwe fabrieks- of veldkalibratie voor iedere afzonderlijke applicatie nodig. Een vervangende transmitter kan daardoor sneller worden ingezet.
De IDP10S biedt daarnaast:
- een turndown tot 400:1;
- een langetermijndrift van minder dan ±0,03% van de sensorbovengrens per jaar, gedurende tien jaar;
- 4-20 mA/HART, FOUNDATION Fieldbus en Modbus;
- standaard vijf jaar garantie, optioneel uit te breiden tot zeventien jaar;
- TÜV SIL2/SIL3-certificering met HART als standaard.
Deze serie past vooral bij productiebedrijven die willen standaardiseren, hun voorraadkosten willen verlagen en instrumenten bij een
storing snel willen kunnen vervangen.
Wanneer heb je maximale nauwkeurigheid en stabiliteit nodig?
Bij kritische flowmetingen en andere veeleisende applicaties kan een kleine afwijking al invloed hebben op de procesregeling, het energieverbruik of de productkwaliteit. In dat geval zijn niet alleen de nauwkeurigheid bij ingebruikname, maar ook de prestaties op lange termijn van belang.

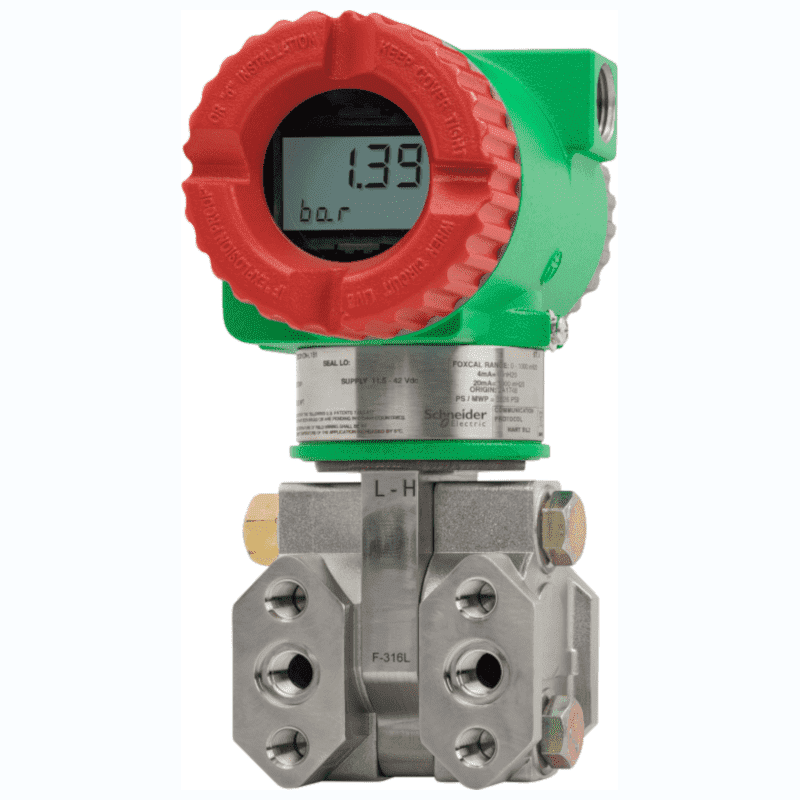

De
Foxboro IDP50S Premium
Performance biedt een referentienauwkeurigheid tot ±0,025% van de meetwaarde. Deze nauwkeurigheid blijft, dankzij FoxCal, behouden
van 100% tot 4% van de bovengrens van het sensorbereik.
Ook de langetermijnstabiliteit ligt op een hoger niveau: de drift bedraagt minder dan ±0,015% van de sensorbovengrens per jaar, gedurende tien jaar. Daarmee is deze serie bedoeld voor applicaties waarin langdurig betrouwbare en zeer nauwkeurige drukverschilmetingen noodzakelijk zijn.
De IDP50S is onder meer interessant wanneer:
- drukverschil wordt gebruikt voor een kritische flowmeting;
- nauwkeurigheid over een breed dynamisch bereik vereist is;
- minimale drift en hoge langetermijnstabiliteit belangrijk zijn;
- je één transmitter voor meerdere sensorbereiken wilt kunnen inzetten;
- procesbeschikbaarheid en veiligheid zwaar wegen.
Net als de Advanced-serie ondersteunt de IDP50S 4-20 mA/HART, FOUNDATION Fieldbus en Modbus. De transmitter heeft standaard vijf jaar
garantie, met een optionele verlenging tot zeventien jaar, en is met HART standaard TÜV SIL2/SIL3-gecertificeerd.
Wat is het verschil tussen nauwkeurigheid als percentage van span en van reading?
Dit verschil is belangrijk bij de vergelijking van transmitters.
Bij de IDP05S wordt de nauwkeurigheid uitgedrukt als percentage van het ingestelde meetbereik, oftewel de span. Wanneer je slechts een klein deel van het totale sensorbereik gebruikt, kan de relatieve fout ten opzichte van de werkelijke meetwaarde daardoor toenemen.Bij de IDP10S en IDP50S wordt de nauwkeurigheid uitgedrukt als percentage van de meetwaarde. Dankzij FoxCal blijft deze nauwkeurigheid
behouden tot 4% van de bovengrens van het sensorbereik. Dat levert vooral voordelen op bij applicaties met sterk wisselende
procescondities of een grote turndown.
Wat kost een drukverschiltransmitter werkelijk?
Bij het vergelijken van transmitters wordt vaak vooral naar de aankoopprijs gekeken. De totale kosten bestaan echter uit veel meer dan alleen het instrument zelf.
Denk ook aan:- de voorraad reserve-instrumenten;
- kalibratie en configuratie;
- de tijd die nodig is om een transmitter te vervangen;
- onderhoud en periodieke controles;
- procesverlies door onnauwkeurige metingen;
- de kosten van ongeplande stilstand.
Een IDP05S kan voor een minder kritische applicatie economisch de beste keuze zijn. In een fabriek met veel verschillende meetbereiken kan de hogere aanschafprijs van een IDP10S juist worden terugverdiend door standaardisatie en een lagere voorraad. Voor een kritische flowmeting kunnen de nauwkeurigheid en stabiliteit van de IDP50S procesverliezen en onderhoudskosten helpen beperken.
De beste keuze is dus niet per definitie de goedkoopste of meest nauwkeurige transmitter, maar het instrument dat technisch én economisch het beste bij de applicatie past.
Welke Foxboro-drukverschiltransmitters past bij jouw toepassing?
Samengevat:
Kies de IDP05S Value Performance wanneer je een robuuste, betrouwbare en betaalbare transmitter zoekt voor een minder veeleisende applicatie.
Kies de IDP10S Advanced Performance wanneer je wilt standaardiseren, minder typen op voorraad wilt houden en over een breed meetbereik een hoge nauwkeurigheid nodig hebt.
Kies de IDP50S Premium Performance wanneer maximale nauwkeurigheid, langetermijnstabiliteit en betrouwbaarheid vereist zijn voor een kritische meting.
Twijfel je nog over de juiste uitvoering?
De keuze voor een drukverschiltransmitter begint niet bij een typenummer, maar bij het proces. Het medium, het meetbereik, de gewenste nauwkeurigheid, de procescondities, de veiligheidsfunctie en de onderhoudsstrategie bepalen samen welke uitvoering het meest geschikt is.
Ik kijk daarom graag met je mee naar de applicatie. Zo voorkom je dat je betaalt voor prestaties die je niet nodig hebt, maar ook dat een
te eenvoudige transmitter uiteindelijk leidt tot hogere onderhoudskosten, onnauwkeurige metingen of onnodige stilstand.
